Гидрораспределитель DL5B с электромагнитным управлением

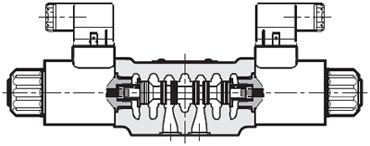

Описание гидрораспределителей DL5B

Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.

— Клапан подходит для специальных применения, где требуются малые размеры электромагнитов.

— Корпус гидрораспределителя DL5B- сделан из высокопрочного литого чугуна с широкими внутренними проходами, с целью уменьшения падения давления потока.

— Маслонаполненные электромагниты со взаимозаменяемыми катушками.

— Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников 4 с различными положениями каналов.

— Клапан поставляется только с электромагнитами постоянного тока.

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.

Электромагниты (соленоиды) для DL5B

Электромагниты состоят из двух основных частей: арматурной трубки и катушки. Трубка ввинчивается в корпус клапана и содержит плунжер, который, будучи погруженным в масло, перемещается без износа. Внутренняя часть арматурной трубки, контактирующая с маслом в возвратной линии, обеспечивает рассеивание тепла. Катушка прикрепляется к трубке при помощи резьбового кольца, и может поворачиваться на +/- 90° с целью размещения её в имеющемся пространстве.

Электромагниты взаимозаменяемы.

Для гидрораспределителей DL5B наибольшее распространение нашли катушки (соленоиды):

- C22S3-D24K1/11_1903081 - Катушка для гидрораспределителей, =24В
