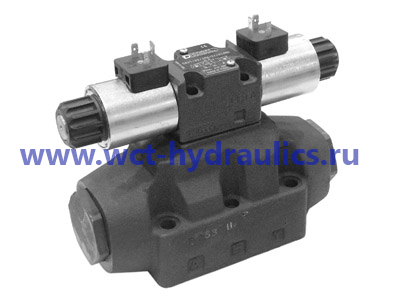

DSP7-, DSC7- гидрораспределители CETOP 07

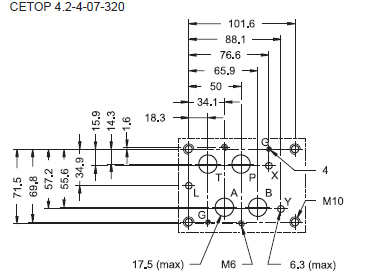

Клапан с пилотным управлением DSP7 состоит из 4-х линейного распределителя с гидравлическим управлением CETOP 07 с монтажной поверхностью, соответствующей стандартам CETOP (см. чертёж слева), управляемого пилотным распределителем DS3 с электромагнитным управлением стандарта CETOP 03.

Может поставляться как с электромагнитным DSP7*, так и с гидравлическим управлением DSC7* со стороны X и Y.

В качестве управляющих элементов, применяются маслонаполненные ("ввертные") электромагниты с легко заменяемыми катушками. Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.

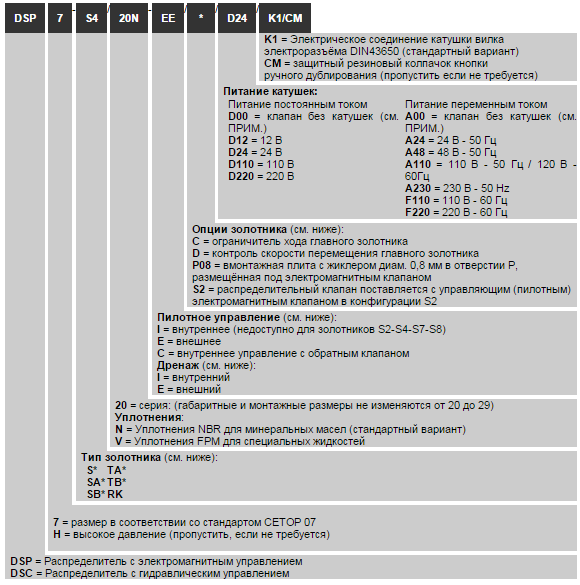

Распределители DSP7*, DSC7* поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников с различными положениями каналов.

Питание пилотного управления и дренаж могут осуществляться изнури или извне клапана путем установки или удаления соответствующих заглушек в главном распределителе (см. эскиз и таблицу ниже).

Возможно исполнение для высокого давления (H).

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.
