DS5 гидрораспределитель с электромагнитным управлением

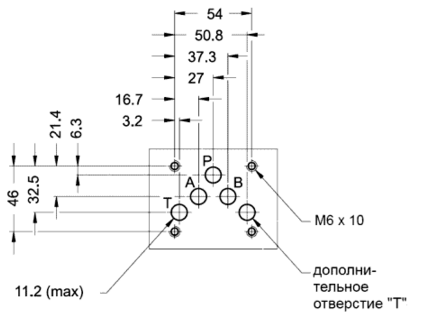

Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.

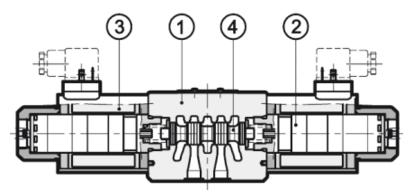

Материал корпуса (1) гидрораспределителя DS5 - высокопрочный чугун, с достаточно широкими внутренними проходами для уменьшения падения давления потока рабочей жидкости.

В качестве управляющих элементов, применяются маслонаполненные ("ввертные") электромагниты (2) с легко заменяемыми катушками (3).

Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.

Распределители поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников (4) с различными положениями каналов.

Специальные версии для распределителей DS-5 с электромагнитами DC:

- с внешним дренажным отверстием Y монтажной плите;

- версия с плавным переключением золотника;

- версия с регулируемым временем переключения золотника.

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.
