Электромагнитные гидрораспределители DHI, DHU, DHO

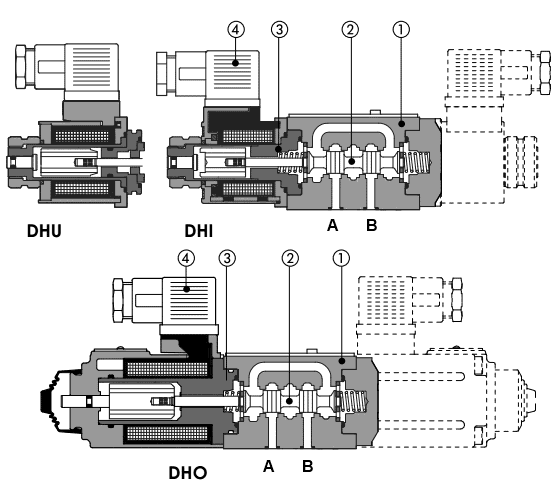

Гидрораспределители Atos DHI, DHU и DHO золотникового типа, трех- или четырехлинейные, двух- или трехпозиционные являются импортными аналогами отечественных гидрораспределителей 1РЕ6 (ВЕ6, ПЕ6) с условным проходом 6 мм и предназначены для работы в гидравлических системах. Они управляются от “мокрых” герметичных электромагнитов (3) с механическим дублированием:

     DHI для электропитания AC и DC;

     DHU для электропитания DC с улучшенными характеристиками;

     DHO для электропитания DC с высокими характеристиками.

     Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях      с термической очисткой. Оптимизированная конструкция внутренних            каналов         с очень большим проходным сечением канала слива для снижения потерь давления Взаимозаменяемые золотники (2) возможны в широком диапазоне конфигураций. Распределители DHI и DHO могут быть    укомплектованы специальными  устройствами, позволяющими регулировать время переключения.

     Стандартные        электрические/ электронные        разъёмы        (4) удовлетворяют требованиям современных           машин           к характеристикам   электрических цепей.

     Катушки полностью герметичны (класс Н). В DHI и DHU катушки легко заменяются без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе. Монтажная поверхность ISO 4401 размер 06. Максимальный расход до 60 л/мин для DHI и DHU, до 80 л/мин для DHO. Максимальное давление для всех моделей данного типа гидрораспределителей до 350 бар.

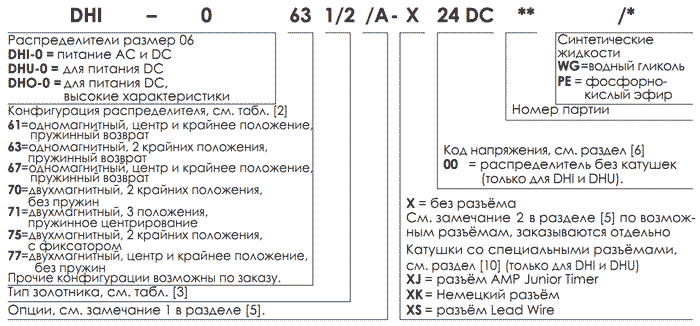

     Примеры обозначения:

DHI-0631/2-X 110AC - аналог гидрораспределителя 1РЕ6.574.В110

DHI-0711-x 24DC - аналог гидрораспределителя 1РЕ6.44.Г24

DHI-0713-x 24DC - аналог гидрораспределителя 1РЕ6.34.Г24

DHI-0714-x 24DC - аналог гидрораспределителя 1РЕ6.64.Г24

Присоединительные размеры гидрораспределителей DHU, DHI, DHO

Монтажная поверхность ISO 4401-AB-03-4 размер 06 (Ду=6 мм)

     Крепления:

     - четыре винта M5x50 класс 12.9;

     - уплотнения 4 OR 108;

     - максимальный диаметр каналов P, A, B, T - 7,5 мм.

     Каналы:

     P - напорный канал;

     A, B - рабочие каналы;

     T - сливной канал.

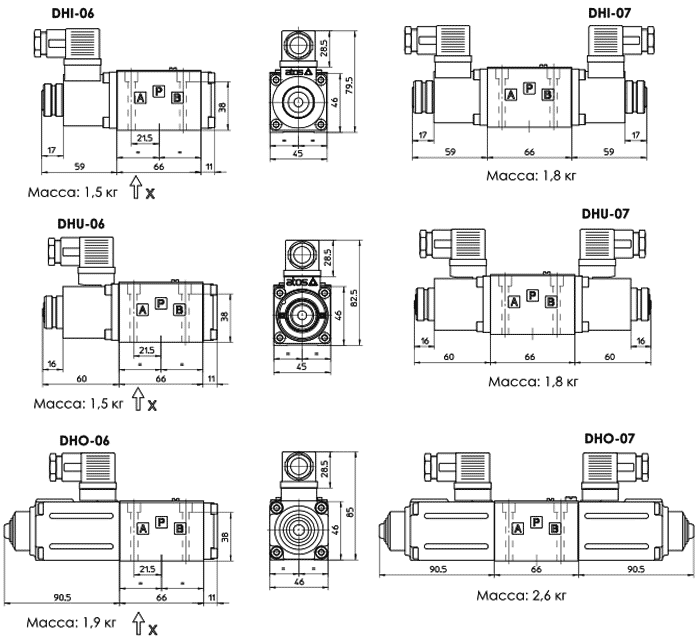

Габаритные размеры гидрораспределителей DHU-06 (DHU-07), DHI-06 (DHI-07), DHO-06 (DHO-07)

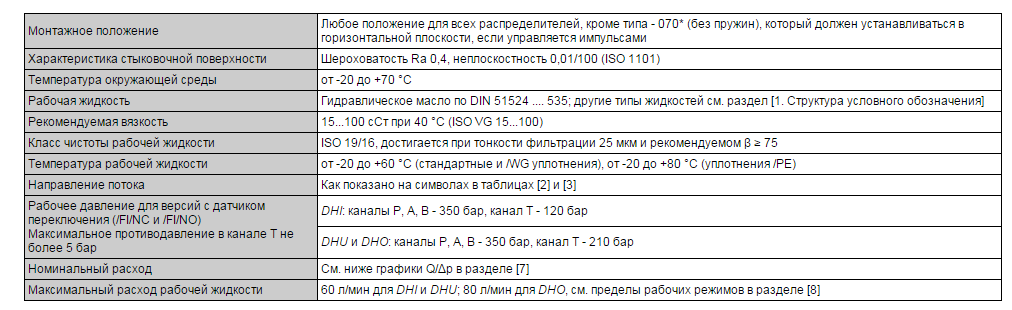

Основные технические характеристики гидрораспределителей DHU, DHI, DHO
