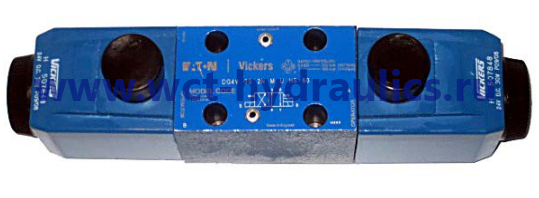

DG4V-3(S) гидрораспределители Vickers с электромагнитным управлением серии 60, 61

Гидрораспределители DG4V-3(S) (Ду=6 мм) являются золотниковыми гидрораспределителями с электромагнитным управлением. Электромагнитные катушки можно монтировать / демонтировать без сброса давления в гидросистеме. Гидрораспределители DG4V-3 (DG4V-3S) служат для управления пуском, остановом и направлением объемного потока.

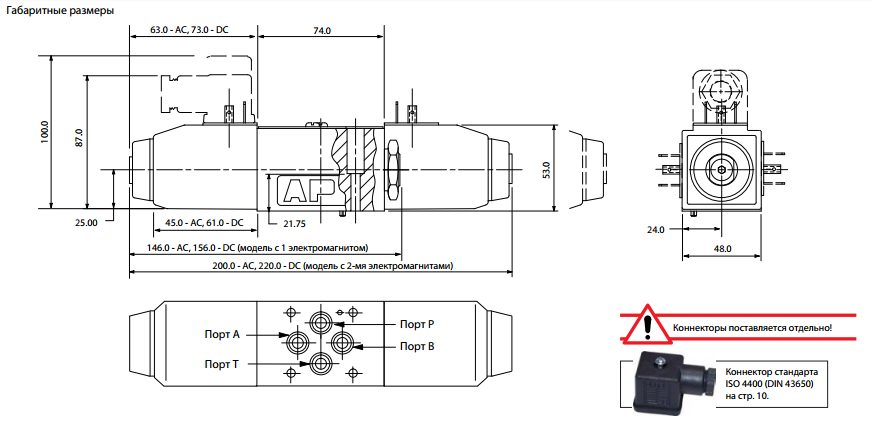

На монтажной поверхности гидрораспределителей DG4V-3-... (стандартное исполнение, расход 40 л/мин) и гидрораспределителей DG4V-3S-... (исполнение повышенного качества, расход 80 л/мин) выполнено отверстие диаметром 4 мм и глубиной 4,3 мм (см. рис. слева) для центрирующего штифта (шпильки), которое используется при монтаже распределителя для его точной центровки рабочих отверстий.

Основные части гидрораспределителей Vickers DG4V-3(S) корпус, один или два электромагнита (соленоиды), золотник, а также одна или две возвратные пружины.

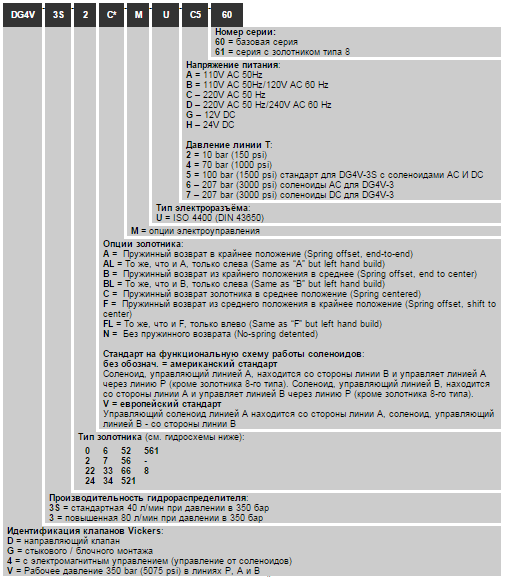

Американский стандарт: согласно стандартам NFPA/ANSI, возбуждение соленоида "A" дает поток линии P к линии A, а возбуждение соленоида "B" дает поток от линии P к линии B. Для гидрораспределителей DG4V-3(S) с золотником типа "8" см. ниже "Европейский стандарт".

Европейский стандарт (об этом говорит символ "V" в условном обозначении гидрораспределителя после обозначения типа золотника и его опции): соленоид "A" расположен со стороны линии A, а соленоид "B" расположен со стороны линии B.
