D3W гидрораспределители с электромагнитным управлением (Ду=10 мм, CETOP 05)

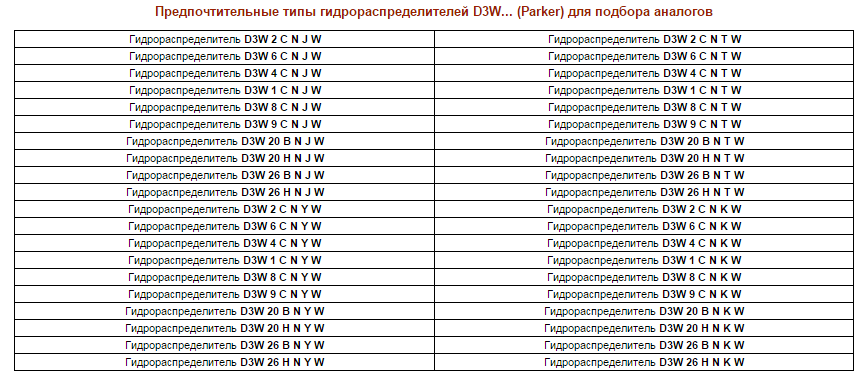

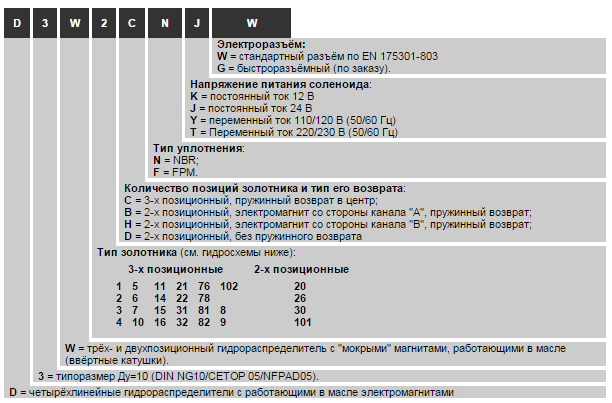

Гидрораспределители D3W2СNJ(Y,T)W, D3W6СNJ(Y,T)W, D3W4СNJ(Y,T)W, D3W1СNJ(Y,T)W, D3W8(9)СNJ(Y,T)W, D3W20B(H)NJ(Y,T)W, D3W26B(H)NJ(Y,T)W c условным проходом 10 мм являются золотниковыми гидрораспределителями с одно- или двухсторонним электромагнитным управлением. Монтаж в любом пространственном положении, но рекомендуется - в горизонтальном.

Гидрораспределители D3W... служат для управления пуском, остановом и направлением объемного потока. На гидрораспределители, рассчитанные на работу от переменного тока устанавливаются катушки для переменного тока, на гидрораспределители, рассчитанные на работу от постоянного тока - катушки постоянного тока. Установка катушек на гидрораспределители не своего типа не допускается.

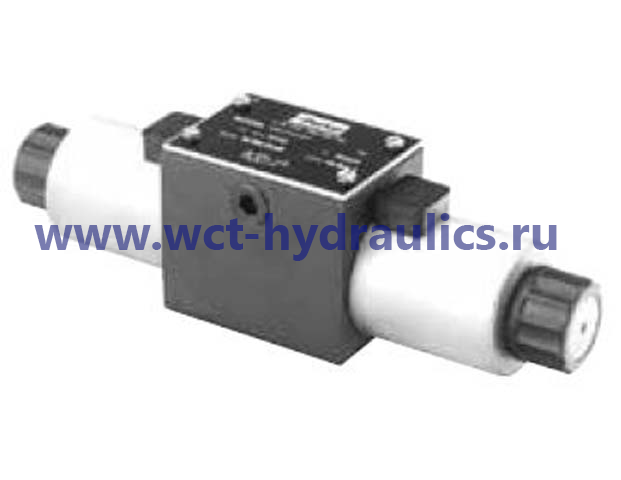

Основными элементами гидрораспределителя D3W являются: корпус (1), один или два электромагнита (соленоида) (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом электромагнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.
