AD5E гидрораспределитель с электромагнитным управлением, Ду = 10 мм

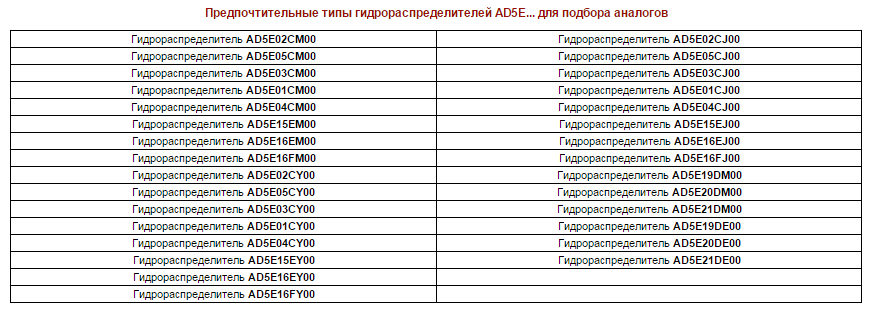

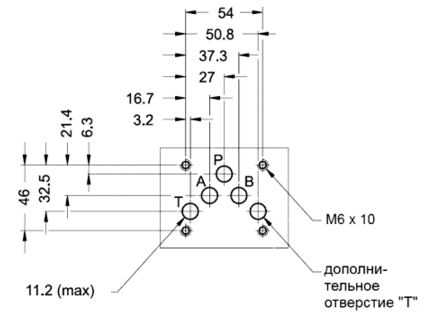

Распределители AD5E02CM00, AD5E05CM00, AD5E03CM00, AD5E01CM00, AD5E04CM00, AD5E15EM00, AD5E16EM00, AD5E16FM00, AD5E02CY00, AD5E05CY00, AD5E03CY00, AD5E01CY00, AD5E04CY00, AD5E15EY00, AD5E16EY00, AD5E16FY00 с монтажной поверхностью CETOP 5 NG 10 разработаны для стыкового монтажа с присоединениями по стандарту UNI ISO 4401-05-04-0-94 (бывший CETOP R 35 H 4. 2-4-05) и могут применяться в любых областях использования благодаря высоким показателям производительности.

Корпус гидрораспределителя сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками.

Распределители серии AD5E отличаются высокими значениями потока при минимальных падениях давления (Δp). Центрирование или возврат золотника в исходную позицию осуществляется откалиброванными пружинами в момент прекращения импульса.

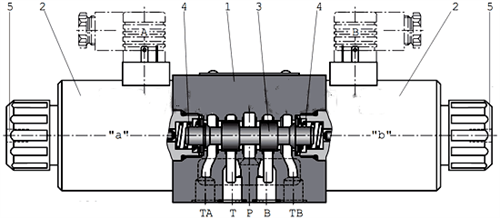

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
