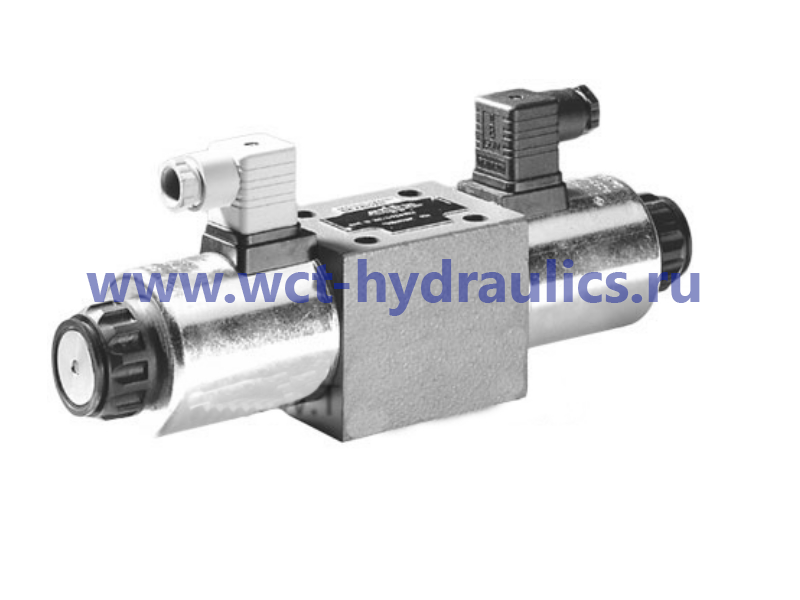

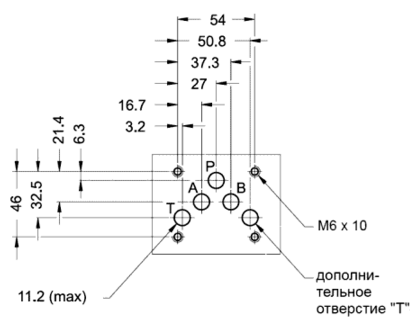

Гидрораспределители 4WE10...3X Ду=10мм с электромагнитным управлением

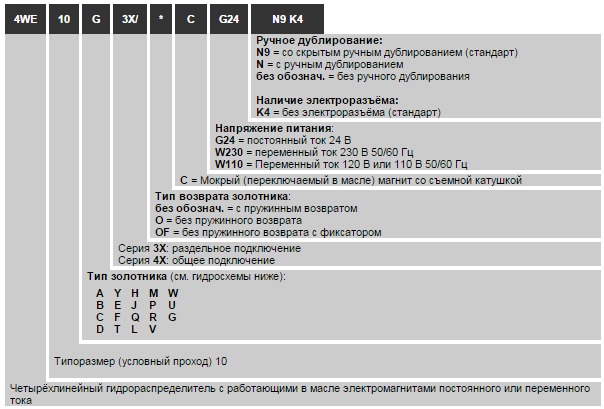

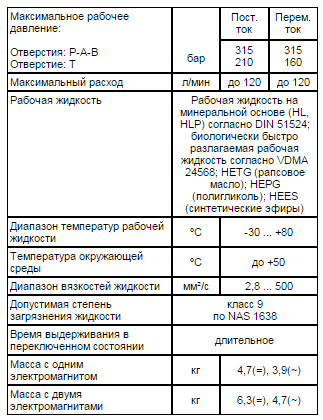

Переключаемые электромагнитами золотниковые гидрораспределители 4WE10...3X(4X) управляют пуском, остановкой и направлением движения потока жидкости.

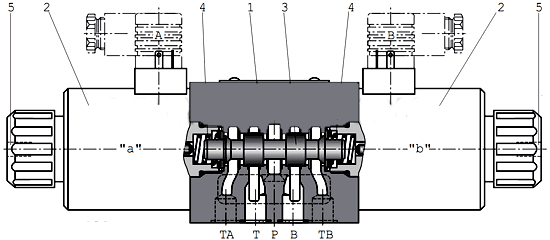

Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
