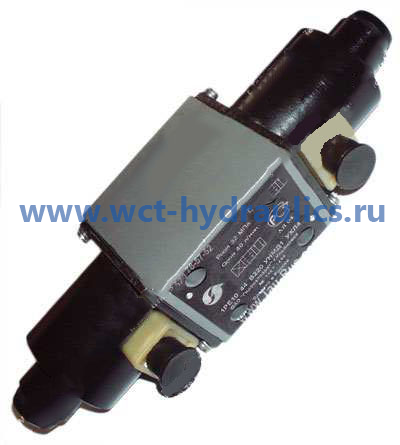

Гидрораспределители 1РЕ10 24 Г24, 1РЕ10.24.В110, 1РЕ10 24 В220

Золотниковые гидрораспределители 1РЕ10.24 (ПЕ10 24) предназначены для управления потоками гидравлических жидкостей в гидросистемах. Стоит отметить, что электрическое управление в гидрораспределителях применяется при условных проходах Dy ≤ 10 мм, так как у управляющих электромагнитов обычно ограничены тяговое усилие и ход. Для больших условных проходов такие гидрораспределители делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала.

      Гидрораспределители 1РЕ10 24 относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).

      Гидравлические распределители типа 1РЕ10 (да и всего семейства РЕ) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

     Пример расшифровки обозначения гидрораспределителя 1РЕ10 24 В220 УХЛ4:

золотниковый гидрораспределитель с электромагнитным управлением, условный проход 10 мм, схема распределения 24 (Смотреть cхемы распределения рабочей жидкости в гидрораспределителях...), напряжение питания электромагнитов 220 вольт переменного тока, для использования в умеренной климатической зоне.

     Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа В6, 1Р6, 1Р10, В16, Р203, Р323, Р503, Р803 и функциональных гидроблоков типа ВЕХ16-хх-ПППК, БК8.00.000, 3БФ6-000, 5БФ6-000:

летние: ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20

зимние: ВМГ3, МГЕ-10А

     Гидрораспределители 1РЕ10.24 являются аналогами гидрораспределителей ВЕ10.24.

Гидрораспределители 1РЕ10.24 и ПЕ10 24 работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В.

     Пример условного обозначения гидравлического золотникового распределителя с условным проходом 10 мм, со схемой распределения 24, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:

     - Гидрораспределитель 1РЕ10 24 В110 УНМД1 УХЛ4 (ПЕ10 24 В110 УНМД1 УХЛ4)

     то же с электромагнитами 24В от источника постоянного тока:

     - Гидрораспределитель 1РЕ10 24 Г24 УНМ УХЛ4 (ПЕ10 24 Г24 НМ УХЛ4)

     то же с электромагнитами 220В от источника переменного тока:

     - Гидрораспределитель 1РЕ10 24 В220 УНМД1 УХЛ4 (PE10 24 В220 УНМД1 УХЛ4)
