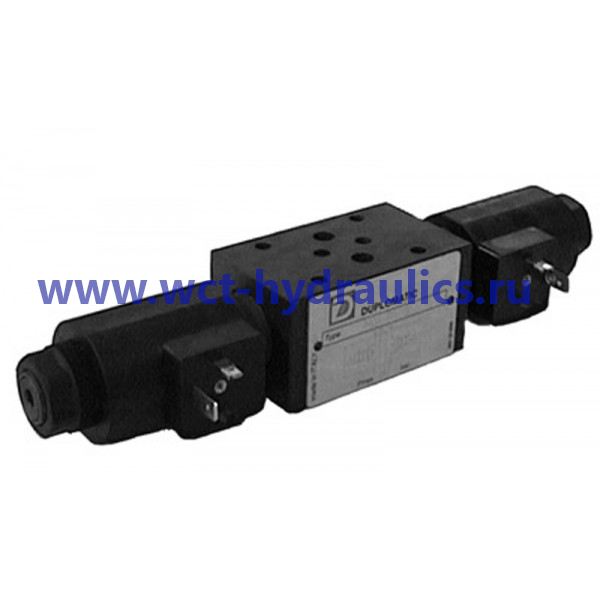

MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC гидрораспределители клапанного типа

Направляющие распределители MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC это гидроклапаны с уплотнением в виде конического седла (см. схему ниже).

Двухлинейное исполнение, с нормально закрытым состоянием, с герметизацией в обоих направлениях при обесточенном электромагните.

Герметичные маслозаполненные электромагниты (катушки) T03/EVH06-24V-DC_1902051, доступны как в версии для постоянного тока, так и в версии для выпрямленного переменного тока для гидрораспределителей MDT-D1/10-220V-RAC, MDT-D1/10-110V-RAC.

Устройство клапанов MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC

Гидроклапан MDT-SA1/10-24V-DC: используется для контроля потока в линии A.

Гидроклапан MDT-SB1/10-24V-DC: используется для контроля потока в линии B.

Гидроклапан MDT-D1/10-24V-DC: используется для контроля потока в линиях A и B.

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N). Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 80 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.

Клапаны с электромагнитным управлением поставляются без электроразъемов. Электроразъемы должны заказываться отдельно.

При питании переменным током необходимо использовать электроразъёмы с выпрямительным мостом и катушки для выпрямленного тока (RAC).
